粉末塗料中填料可稱為體質顏料。這種顏料的（de）著（zhe）色力跟遮蓋力（lì）較小，是白色跟無色的（de）超細粉粒（lì）。它（tā）跟著色顏料一起分散在粉末塗料中，可以提升粉末塗料的機械 強（qiáng）度等（děng）。

在粉（fěn）末塗料中，常見（jiàn）的幾類填料為硫酸鋇、碳酸鈣、滑石粉、高嶺土、矽微粉、雲母粉。這（zhè）些填料在配方設計時並不是所有的這些都適合使用，要結合具體實際。比如碳酸鈣、滑石粉的不（bú）耐酸堿容易被酸雨腐蝕（shí）；性能最為理想（xiǎng）的（de）就是（shì）硫酸鋇和（hé）矽微粉，它（tā）具（jù）有很穩定的化學性能，幾乎（hū）不參與任（rèn）何化學反應。下列簡單介紹幾種填料的特性（xìng）。

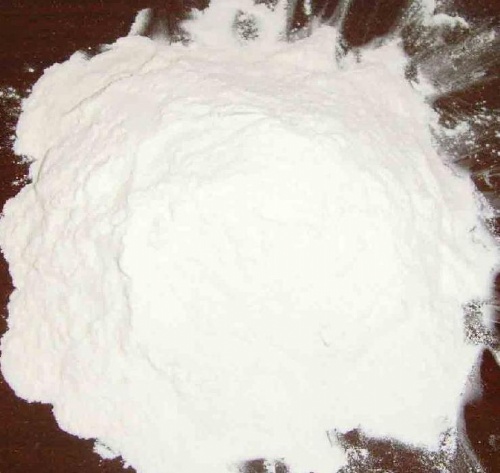

沉澱硫酸鋇

沉澱硫酸鋇（bèi）化（huà）學成份為BaSO4，晶（jīng）體屬正（zhèng）交（jiāo）晶係的硫酸鹽礦物。常呈厚板狀或柱狀晶體，多為致密塊狀或板狀（zhuàng）、粒狀集（jí）合體。質純時無色透明，條痕白色，玻璃光澤，透明至半透明。三組解理完全，夾角等於或近於90°。摩氏硬度為3～3．5，份額為4．0～4．6。在粉末塗料中（zhōng）沉澱硫酸鋇能增強粉（fěn）末塗料的流平性跟保光性，而（ér）且跟所有的色料有較好的兼容性。可使粉（fěn）末塗料在（zài）噴塗工藝中達到理想的塗膜厚度，且上粉率高。

粉重晶石

其（qí）主要成分是硫酸鋇，是直接將重晶石（shí）礦粉（fěn）碎而成（chéng）的細顆粒的產品。其質量主要取決於礦石的（de）品味和顆粒的細度，較細（xì）的對（duì）光澤影響（xiǎng）比較小，較粗的可作為消光填料用，我（wǒ）們通常說的消光鋇就是指較粗的重晶石粉。

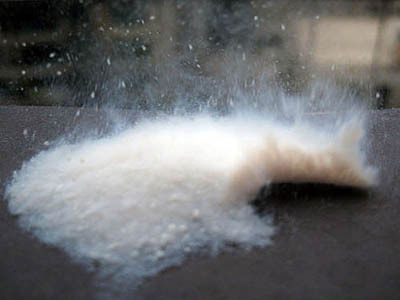

雲母粉

絹雲母屬雲母類礦物，是一種片（piàn）狀細粒白雲母。結構呈二八麵體，即由兩層矽氧四麵體跟一層鋁氧八麵體構成，四（sì）麵體的活性氧跟（gēn）附（fù）加陰離子位於兩層（céng）六（liù）麵網中央，構成活性結晶水基團。解理完全（quán），可（kě）劈成極薄的片狀，徑厚比大。絹雲母（mǔ）晶（jīng）體化學成份為K0.5—1(Al，Fe，Mg)2(SiA1)4O10(OH)2nH2O，擁有（yǒu）絲絹光澤，徑厚比>80，呈白色或淺灰白色，份額（é）為2．6～2．7，硬度（dù）為2～3，富（fù）有彈性，可彎曲。耐（nài）高溫，耐化（huà）學品腐蝕性強，對紫外線擁有極佳的屏蔽作用。它的細磷片（piàn）狀結晶體結構可提升塗層的（de）致（zhì）密性，阻止水分滲入。

絹雲母的化學結（jié）構（gòu）跟高嶺土（tǔ）相近，兼（jiān）具了（le）雲（yún）母類礦物跟（gēn）粘土礦物的多種特點。其應使用於塗料中，可大幅提升（shēng）塗膜的耐候性（xìng），抗透水性，增強塗膜的附著力跟強度，改善塗膜（mó）的表（biǎo）觀。同時染料粒子易（yì）進軍絹雲母粉的晶（jīng）格層間，從而持續顏色長久不褪色。此外絹（juàn）雲母粉還擁（yōng）有抗藻防黴的功能，國外常（cháng）使用於船舶跟海洋塗料。所以，絹雲母粉對塗料（liào）而言是一（yī）種價（jià）格性（xìng）能比優異的多功能填料。

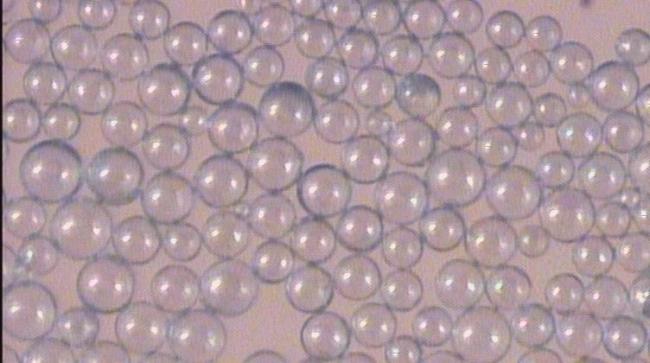

空（kōng）心玻璃微珠

空心玻璃微珠是一種微小、中（zhōng）空的圓球狀粉末，密度（dù）在0．1g／cm3～0．5g／cm3之間，粒徑可根據需要在1～500微米之間選擇。擁有重量輕、體積大（dà）、導熱係數低、抗壓強度高、絕緣、自潤滑、隔音、不吸水、耐火、耐腐蝕、防（fáng）輻射、無毒，以及分散性、流動性、穩定性好等優點。空心玻璃微珠可直接填充於（yú）絕大部分類型（xíng）的熱固性（xìng）、熱塑性（xìng）樹脂產品中。在粉末塗料中應（yīng）用時（shí），空心玻璃微珠能夠起到以下作用。

(1)隔（gé）熱、絕緣、吸水率低。空心玻璃微珠（zhū）的內部是真空或稀薄氣體，跟環氧樹脂存（cún）在密度及導熱係數差，因此（cǐ）它擁有隔熱（rè）的特性，是耐高溫粉末塗料（liào）的極佳填充（chōng）劑。微珠的隔熱特性還（hái）可（kě）減輕（qīng）因粉末塗層經受急熱跟急冷而引起的熱衝擊。極低的吸水率使粉（fěn）末塗料能夠（gòu）長期貯存。

(2)可改善粉末塗層的物理機械（xiè）性能。空心玻璃微珠（zhū）填料可增加（jiā）粉末塗料的硬度（dù）跟剛度（dù）。但抗衝擊性（xìng）能下跌，下跌的多少跟對中（zhōng）空玻璃（lí）微珠的表麵處理（lǐ）有關。如選用正（zhèng）確的偶聯（lián）劑（jì）進行預處理，可減少對材料抗衝擊性能的影響。

(3)吸油率低。跟常（cháng）規填充材（cái）料碳（tàn）酸鈣比較，空心玻璃微珠的（de）吸油量更低。不（bú）一樣型號空（kōng）心玻璃微珠（zhū）每100g的吸油率在7mg～50mg之間，而每100g輕質碳酸（suān）鈣（gài）的吸油率高（gāo）達120mg～130mg，重質碳酸鈣也高達50mg～60mg。這種低吸油率的填充（chōng）材料在生產經曆中變（biàn）相地增加了填充（chōng）量降低了綜（zōng）合成本。

納（nà）米氧化矽

納米氧化矽是一種重要的高科技超微細（xì）無（wú）機新材料（liào）。因其擁有粒徑非常小、比表麵積大、表（biǎo）麵吸附力強、表麵能大、化學純度高、分散性能好、穩定性好等，在眾多學科及領域內具優點，有著不得替代的作用（yòng）。納米二氧化（huà）矽俗稱“超微細白炭黑”，作為添加劑、催化劑載體廣泛使用於各行業中（zhōng）。

將納米氧化矽（guī）添加到環氧樹脂的基體粉（fěn）末塗料中，在結構上會（huì）完（wán）全（quán）不一樣於用粗（cū）晶SiO2。添加的（de）環氧粉末塗料。粗晶SiO2一般作為補強劑加入，主要分（fèn）布在高分子材料的（de）鏈（liàn）中（zhōng）間，而納米氧化矽因為表麵嚴峻的配位不足、龐大的比表（biǎo）麵積（jī）以及表麵欠氧等特點，使它表現出極強的活性，很容易跟（gēn）環（huán）氧環狀分子的氧起鍵合作用，提（tí）升了分子間的鍵力。同時（shí）尚有一部分納米氧化矽顆粒依然分（fèn）布在高分子鏈的空隙（xì）中，跟粗晶SiO2。顆粒比較較，表現出很高的流（liú）漣性，從而大幅度（dù）提升添（tiān）加（jiā）了納米氧化矽的環氧粉末塗料塗層的強度跟韌性。此外，納米氧（yǎng）化矽的加入（rù）還能夠提升塗層的耐磨（mó）性、抗老化性能，並（bìng）改善塗（tú）層表麵的（de）光潔度。因為納米氧化矽是一種鬆散、無定形的粉狀（zhuàng）物體，將它加入粉末塗料體係中能夠阻止粉料在夏天的高溫下結團，延（yán）長（zhǎng）粉（fěn）末塗料產品的貯存期。在生產經曆中，最好采納外加的方法。

滑石粉

有一定的觸變性，對粉末塗層的熔融流動（dòng）性有較大的影響（xiǎng）。產品也不耐候使用有局（jú）限性，所以粉末配方中（zhōng）不常出現。滑石（shí）粉的價（jià）格便宜，但吸油量大，在配方中添加量有限，常用於紋理粉末中。

體質顏料的應（yīng）用程度和白色著色顏料相接近，並且體質顏料的種類和數（shù）量在工業生產中不（bú）斷的發展。體質（zhì）顏料的（de）其他性質的變化範圍很廣，如相對密度、容量值、顆粒（lì）形狀、顆（kē）粒（lì）大小、粒徑分布、吸油量、化學活性等，這些體質顏（yán）料在構成粒子（zǐ）的大小形（xíng）狀上各（gè）不相同，在高光澤和半光塗料中呈現出非常小（xiǎo）的遮（zhē）蓋力，具有降低配方成本及控製光澤等（děng）作用。
