塗膜失光的原理

(1)漆膜光澤與其表（biǎo）麵的平滑性（xìng）有關 ，任何失（shī）光都是因（yīn）為表麵不平整 ，從而使光線過於漫射失去反射映像的清晰度。影響塗膜（mó）平滑性的因素包括塗料 本身的細（xì）度 、噴塗工藝等（děng）很多方麵。除此以外 ，現場存在的失光問題主（zhǔ）要是由 生產控製、噴塗工藝及噴塗設備造成的 。

(2)從塗料本身來說 ，顏料的（de）粒度及其在基（jī）料中的分散（sàn）性 將影響漆膜光澤（zé）。首先，顏料（liào）細度越細，在基（jī）料中的分散均勻性越好，越有助於形成平（píng）整光滑的漆（qī）膜。

(3)其次，塗料（liào）中的顏積比對漆膜光澤也會產生影響。由於漆膜中的顏料顆粒弱（ruò）化（huà）了鏡麵反射致使光（guāng）澤降低，而且隨著（zhe）顏料體積濃度（PVC）的增大，光澤逐漸下（xià）降。當顏基比（bǐ）一定時，顏料的吸（xī）油量（liàng）越大，光澤越（yuè）低。

(4)塗料中選用的溶劑種類直接影響其揮發速度的快慢,揮發速度過快或過慢都會影響漆膜的平整度,降低漆膜光澤。

(5)從噴塗工藝方麵 ,漆（qī）膜的失光機理要從漆膜的形成開始研究 。以水性烤漆為例,水性（xìng）色漆施工後 ,經（jīng）預烘幹將塗料中絕（jué）大部分的水（shuǐ）分揮發（fā）,並隨清漆層一起烘（hōng）幹,樹脂及固化劑（jì）通（tōng）過（guò）交聯反應形成漆（qī）膜。若此過程中,色漆層預烘（hōng）幹不良,殘（cán）留的水分在與清漆層一起（qǐ）烘幹揮發時會（huì）在兩（liǎng）層問形成微小針孔,使得塗膜內部由於針孔對映像的反（fǎn）射清晰度（dù）下降,造成塗膜表麵失光,類似於透視效應所產生的失光（guāng）現象。可見（jiàn）,失光現象（xiàng）常常伴隨著其他漆膜缺陷一起出現（xiàn）。

塗料失（shī）光（guāng）產生（shēng）的（de）原因及預防（fáng）處（chù）理措施（shī）

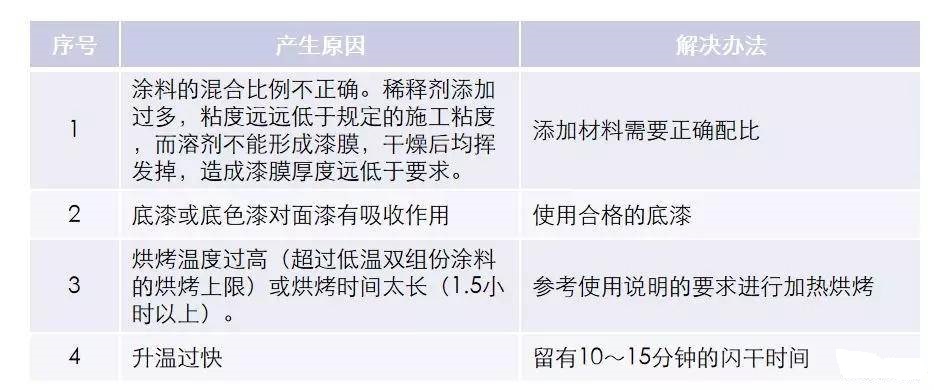

塗料在噴（pēn）塗過程中失光（guāng）：

塗（tú）料在幹燥過程中失光：

塗料在幹（gàn）燥一段時（shí）間後失光：
