氣相二氧化矽（氣相白碳黑）是極其重（chóng）要的高（gāo）科技超（chāo）微細無機新材料之一，由於其粒徑很小，因此（cǐ）比表麵積大，表麵吸附力強，表麵能大，化學純度（dù）高、分散性能（néng）好、熱阻、電阻等方麵具有特異的性能，以（yǐ）其優（yōu）越的穩定性（xìng）、補強性、增稠性和觸變性，在眾（zhòng）多學科及領域內（nèi）獨具特性，有著不可取代的作（zuò）用。

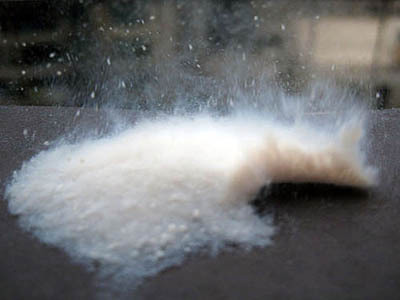

氣相二氧化矽的分子式:SiO2，白色蓬（péng）鬆粉沫，多孔性，無毒無味無汙染，耐高溫。同時它具備的化學惰性（xìng）以及特殊的（de）觸變性（xìng）能明顯改善橡膠製品的抗拉強度，抗撕裂性和耐磨性，橡膠改良後（hòu）強度提高（gāo）數十倍。下列為氣相法（fǎ）白炭（tàn）黑在塗料中的幾種應用。

（1） 消光劑

氣相法白炭黑折光（guāng）指（zhǐ）數1.46 , 與成膜樹（shù）脂的折光指數接近，對漆膜顏色沒有影響。在成膜（mó）過程中遷移到（dào）漆膜表（biǎo）麵，能使漆膜表麵產生預期粗糙度，明顯地降低其表麵光澤，是一（yī）種（zhǒng）良好（hǎo）的消光劑。消光效果（guǒ）主要取（qǔ）決於產品（pǐn）的（de）三個性能：孔（kǒng）積率，粒徑和表麵處理。使（shǐ）用氣相法白炭（tàn）黑（hēi）時要注意與（yǔ）漆膜厚度的匹配，在厚（hòu）膜漆裏采用顆粒非常細（xì）的氣相法白（bái）炭黑（hēi），是不能產生（shēng）適當的（de）粗糙度（dù）的微細表麵，反之如在薄膜漆裏采（cǎi）用顆粒粗大氣相法（fǎ）白炭黑，雖然其消（xiāo）光效果非（fēi）常（cháng）好，但是漆膜表麵的粗糙（cāo）度將（jiāng）不能為絕大多數用戶接受。

（2）流變助（zhù）劑

流變性是塗料（liào）的重要性能，它直接影響到塗料的外觀、施工性（xìng）能及貯存穩（wěn）定性等（děng）性（xìng）能，而不同塗料體係對流（liú）變助劑的要（yào）求也有差異。

對於油性（xìng）體係而言，大部分流變助劑都是形成氫（qīng）鍵而起作用，表麵（miàn）未處理（lǐ）的氣相（xiàng）法白炭黑聚集體是含有多個羥基，一是孤立的、未受幹擾的自由羥基；二是連生、彼此形成氫鍵（jiàn）的鍵合羥（qiǎng）基。這一特性賦予油性塗料非常好的貯存（cún）性能和（hé）施工性能，特別是厚漿型塗料（如船舶漆），既能保證塗料在一（yī）定的施工剪切力下有良好的流動性，又能保證塗膜（mó）的一次施工厚度。

同時，氣相法白炭黑由於能形成氫鍵而（ér）提高（gāo）體係的中（zhōng）低剪切粘度，從而起到增稠作用（yòng）。因此，氣相法白炭黑在油性體係當中（zhōng）的應用非常廣（guǎng）泛。不過在水性體（tǐ）係中，由（yóu）於水分子也會與氣相法白炭（tàn）黑形成氫鍵，大（dà）大影響（xiǎng）其作用（yòng），所以通常會對其表麵（miàn）進行封端處理，並引入氧化鋁等改（gǎi）性，利用配位效應而起流變作用，以避開水的影響。但從目前（qián）應用的情況來看，都（dōu）不是很（hěn）理想，需要反複搭（dā）配實驗，而且使用（yòng）不當時還會導致體係有肝化（huà）的趨勢。

（3）防沉劑

氣相（xiàng）法白（bái）炭（tàn）黑是一種理（lǐ）想的（de）防沉劑，它形成（chéng）的氫鍵結構非常均勻穩定，而且是三維網狀結構。因此，對於防止塗料體係中顏料的沉澱非常有效。特別是對於色漿體係，適當的添加量將大大提高色（sè）漿的穩定性，而且（qiě）能夠減少潤濕分散（sàn）劑的量，以提高色漿（jiāng）的適用性（xìng）並減少色漿對塗料體係（xì）的影響。氣相法白炭黑的防沉作用對塗料存（cún）放非常有利，特別是某些顏料如金屬粉和薄片，都極易沉澱及不能完全懸浮，使用氣相法白（bái）炭黑可保證其分散不沉澱，明顯改善塗料的開罐性能。以配方總（zǒng）量計，氣相法白炭黑用量在0.4%至0.8%的範圍內，但特殊情況下，比如富鋅漆（qī），需增加（jiā）到2%。

（4）抗耐磨劑

氣相法白炭黑采用甲基丙烯矽烷進（jìn）行表（biǎo）麵處理後，可以添加到聚氨（ān）酯塗料中，起到耐摩擦的作（zuò）用。加入5％－15％的氣相法白炭黑，耐摩擦性可提高10％至35％，同時塗料的流（liú）變性能（néng）和幹膜的光（guāng）學性能都不受負（fù）麵（miàn）影響。此時，添加量大的氣相法白炭黑應該認為是（shì）活性填料，而不（bú）是助劑。

隨著白炭黑的廣泛應用，白炭黑的生產發展也非常的迅速，目前生產廠家主要有德國（guó）Degussa、美國Cabot、德國Wacker。
